Ogniwo typu Swagelok do baterii litowej Swagelok do baterii litowo-jonowej
Te ogniwa typu swagelok zostały specjalnie zaprojektowane, aby ułatwić badania akumulatorów litowo-jonowych.

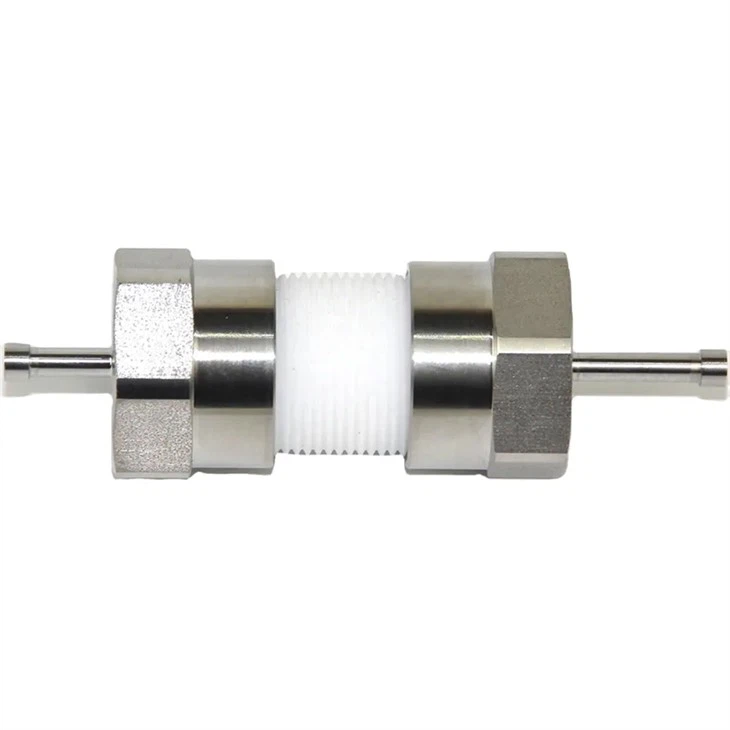

Składa się z 5 części, jak pokazano na zdjęciu.
Cela jest używana w połączeniu z akrylowym stojakiem.
Stojak akrylowy został zaprojektowany tak, aby ogniwo mogło pracować w pozycji pionowej podczas testowania.
Specyfikacje
|
Wymiary części |
|
|
Czapki ze stali nierdzewnej |
średnica zewnętrzna: 25,4 mm |
|
Korpus teflonowy |
średnica wewnętrzna: 13mm |
|
Materiały |
Stal nierdzewna SS316 |
|
Dostępne są dwa rodzaje regałów |
|
|
T5 Trzyma 5 komórek |
Wymiar: 500x70*90mm |
|
T8 Mieści 8 komórek |
Wymiar: 800x70*90mm |
|
Materiał wspornika |
Akryl |
Przewodnik użytkowania
Podczas pomiaru cela jest umieszczona pionowo na stojaku. W każdym ogniwie jest 5-10 kropli elektrolitów wymaganych do zwilżenia elektrody i separatora. Zalecamy owinięcie ogniw parafolią po montażu w Glove-boxie w celu zapewnienia lepszego uszczelnienia. Elektrolit pozostanie w korku nawet po dodaniu nadmiaru elektrolitu. Zwróć uwagę, że szczelina między stalowym prętem a korpusem teflonowym jest bardzo mała.
Typowe procedury
Elektroda robocza składała się z materiału aktywnego (np. TiO2 NSHSs), środka przewodzącego (sadza, Super-P-Li) oraz spoiwa polimerowego w stosunku wagowym 70:20:10. Wymieszać i ułożyć na folii miedzianej, smażyć w piecu próżniowym.
Czysty metaliczny lit jako zarówno przeciwelektroda, jak i elektroda odniesienia w temperaturze pokojowej.
W ogniwie typu Swagelok najpierw umieść elektrody robocze, następnie separator, a następnie metaliczny lit.
Jak włożyć separator
Przyklej lit metaliczny do separatora, zwilżony elektrolitem, aby separator mógł się do niego przykleić.
A następnie umieścić je w komórkach typu swagelok.
